Examen Réseux Informatique avec Correction

1.  Définissez les termes suivants et expliquez les différences : LAN - MAN - WAN

2.  Réseau  poste  à  poste  et  client/serveur :  Expliquez  ce  dont  il  s'agit  ainsi  que  les différences

3.  Donnez les caractéristiques des 3 normes à 10 M bps : 10 Base 2- 10 Base 5 - 10 Base T (topologie, câblage, organisation, distance …)

4.  Quelle  est  la  norme  permettant  d'attendre  du  1  Gbps sur du  câble ?  .  Donnez  les différentes  caractéristiques  ainsi  que  le  câble  utilisé.  Comment  se  propage l'information dans le câble ?

5.  Qu'est ce que la norme PoE ? A quoi sert-elle ?

6.  Que représente ce schéma ?





7.  A quelles normes se rapportent les matériels ci-dessus ?

8.  Complétez ce tableau





9.  Que signifie le terme Wifi ? A quelles normes cela se rapporte-t-il ? Quelles en sont les principales caractéristiques ?

10. qu'est ce que le CPL ? (détaillez la réponse)

11. Que  signifient  les sigles suivants : UTP,  FTP,  SFTP ?  Donnez  la  signification  des lettres ainsi que des explications

12. Qu'est ce que l'IEEE ?

13. Citez les 7 couches du modèle OSI en décrivant brièvement chacune d'elle

14. Quelle est la norme utilisée par Ethernet ?

15. Qu'est ce que la méthode CSM A/CD ? Expliquez-en le fonctionnement.

16. Quelle est la constitution d'une trame Ethernet ?

17. Qu'est ce que Token-Ring ? Donnez les principales caractéristiques.



-------------------------------------------------------------------------------------------------------

Correction

-------------------------------------------------------------------------------------------------------


1. Définissez les termes suivants et expliquez les différences : LAN - MAN - WAN

• Local  Area  Network.  Un  réseau  Lan  permet  de  connecter  de  2  à  plusieurs centaines de machines à l'intérieur  d'une même enceinte.  Il  s'agit  de  la plupart  des réseaux informatiques présents dans les entreprises.

• Metropolitan  Area Network.  Il  s'agit  d'un  réseau  dont  la couverture s'étale à une ville   Le principe est  de relier les différents réseaux  LAN  entre eux. Le principe est  identique  à  celui  d'un  réseau  local,  mais  les  normes  de  transmission  sont différentes.  Wide Area Network.  Un réseau WAN  interconnecte des réseaux  LAN  et Man pour assurer une couverture et une interconnexion au niveau d'un pays, voire du monde.  Ce  type  de  réseau  utilise  les  satellites  pour  certaines  interconnexion. Un  MAN  ou  réseau  métropolitain  est  une série de réseaux  locaux  interconnectés à l’échelle d’une ville

• Wide Area Network.  Un  réseau  WAN  interconnecte des réseaux  LAN  et  Man  pour assurer une couverture et une interconnexion au niveau d'un pays, voire du monde. Ce type de réseau utilise les satellites pour certaines interconnexions.

2.   Réseau  poste à  poste et client/serveur : Expliquez ce dont il  s'agit ainsi que les différences

• Dans ce type de réseau, tous les postes sont égaux et l'échange des données se fait sur l'initiative de l'utilisateur.  Le poste est  à la fois client  (demandeur  de ressources) et serveur (fournisseur de ressources). Les principales caractéristiques sont :
• Limitation à quelques postes (< à 10 postes)
• Pas de serveur
• Peu d'administration
• Pas de hiérarchie entre postes
• Peu de sécurité



• Ce type de réseau  est  basé sur  l'utilisation  d'un  serveur.  Chaque machine se connectant raccordant sur le réseau doit être connue et s'identifier. Ce type de réseau est  le  plus  répandu  dans  les  entreprises.  Il  est  possible  d'interconnecter  plusieurs serveurs. Les principales caractéristiques sont :
• Utilisation d'un serveur (Machine et SE (Système d'exploitation)
• Partage possible de ressources sur le serveur
• Centralisation des sauvegardes
• Possibilité d'utilisation de base de données client/serveur
• Gestion centralisée des utilisateurs
• Possibilité  de  mise  en  place  de  serveurs  d'authentification,  de  données, d'impression, Web …
• Sécurité accrue

3. Donnez les caractéristiques des 3 normes à 10 Mbps : 10Base2- 10Base5 - 10BaseT (topologie, câblage, organisation, distance …)

• 10 base 2 :
• Vitesse : 10 Mbps
• Longueur maximale = 170 mètres
• Nécessite un câble coaxial particulier (type RG58 50 Ohms).
• Chaque extrémité du réseau est terminée par un "bouchon".
• La liaison entre les stations est organisée sous forme de bus.

• 10 base 5 :
• Vitesse : 10Mbds
• Longueur maximale = 500 mètres
• Nécessite un  câble coaxial  particulier  ainsi  que des adaptateurs fixés sur  le câble (transceivers).
• Chaque extrémité du réseau est terminée par un "bouchon".
• La liaison entre les stations est organisée sous forme de bus.

• 10 base T :
• Vitesse 10 ou 100 M bps suivant les types d'équipement et le câble utilisé.
• Longueur maximale : 100 mètres entre le concentrateur ou le commutateur et la station (PC ou autre (commutateur, routeur …).
• Le câblage réalisé est dit en "étoile".

4.   Quelle est la norme permettant d'atteindre du  1  Gbps sur du  câble ? Donnez  les  différentes caractéristiques  ainsi  que  le  câble  utilisé.  Comment se propage l'information dans le câble ?

• Cette norme 1000 base T représente une extension de la norme 100 Base T. Ses caractéristiques principales sont :
• Vitesse : 1000 M bps ou 1 Gbps
• Distance : 100 mètres maximum
• Le câblage doit être prévu pour cette norme
• Les 4 paires sont utilisées pour le signal (4*250 M bps)
• Utilisation dans le cas de liaisons rapides entre commutateurs ou serveurs

5.   Qu'est ce que la norme PoE ? A quoi sert-elle ?

• PoE comme Power Over Ethernet consiste sur une liaison 8 fils à faire passer à la fois le signal  et  une alimentation  électrique (48V) limitée à 15W.  Cette norme à différents intérêts :
• Alimentation  de  petits  équipements  Ethernet  (Caméra,  téléphone,  point d'accès… )
• Sauvegarde simplifiée en cas de coupure secteur
• Câblage simplifié pour ces équipements
• L'astuce est d'utiliser les paires 1 et 4  non utilisées pour acheminer l'énergie.

6.  Que représente ce schéma ?

• Des connecteurs pour fibre optique (ST et SC)

7.  A quelles normes se rapportent les matériels ci-dessus ?



• Les normes x base F + voir ci-dessous

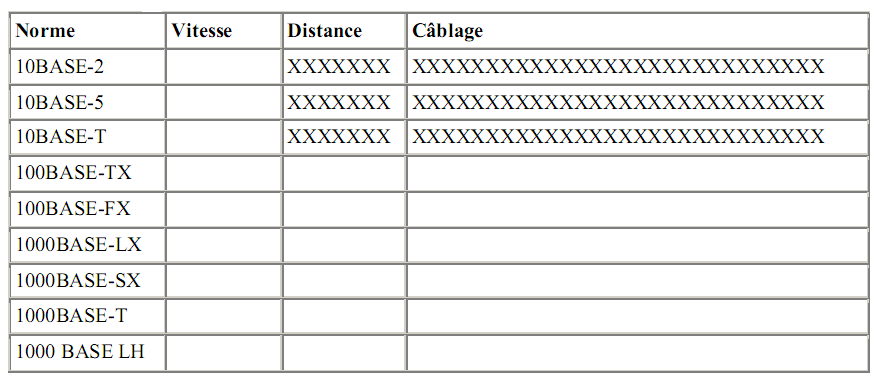

8.   Complétez ce tableau





9.  Que  signifie  le  terme  Wi-FI ?  A quelles normes cela se rapporte-t-il ? Quelles en sont les principales caractéristiques ?

• Également  appelé  WiFi  (Wireless  Fidelity),  ce  type  de  transmission  porte également comme référence la norme 802.11. En lieu et place des fils pour transmettre les données,  la transmission  se fait  par  onde radio  à l'aide de matériel  adapté.  Pour connecter des matériels en liaison radio, il est nécessaire d'équiper les stations de carte réseau sans fil et de mettre en place un point d'accès radio qui gère la communication des équipements sans fil et permet l'interconnexion avec le réseau filaire.

• La distance sans antenne additionnelle est de 100 mètres en champs libre et de 30 à 50 mètres en intérieur.





10. qu'est ce que le CPL ? (détaillez la réponse)

• Cette technologie, également appelée CPL (Courant Porteur en Ligne) utilise le réseau  électrique  comme  support  de  transmission  afin  de  mettre  des machines en réseau.

• Le principe des CPL  consiste à superposer  au  signal  électrique de 50  Hz un autre signal  à plus haute fréquence.  Ce deuxième signal  se propage sur  l’installation électrique et peut être reçu et décodé par tout récepteur CPL qui se trouve sur le même réseau électrique

• Les caractéristiques principales sont :
• vitesse 14 M bps
• distance : 200 mètres
• les adaptateurs existent en connexion Ethernet( RJ45) ou USB

11.  Que  signifient  les  sigles  suivants  :  UTP,  FTP,  SFTP ?  Donnez  la signification des lettres ainsi que des explications

• UTP :   Unshielded Twisted Pair       Câbles non blindés
• FTP :   Foiled Twisted Pair               Câbles blindés avec un feuillard métallique
• STP :  Shielded Twisted Pair             Câbles blindés avec une tresse métallique
• SFTP : Shielded Foiled Twisted Pair    Câbles  blindés  avec  un  feuillard  +  une tresse métallique

12.  Qu'est ce que l'IEEE ?

• IEEE  Institute  of  Electrical  and  Electronics  Engineers  est  un  organisme  de normalisation

13.  Citez les 7  couches du  modèle  OSI en  décrivant brièvement chacune d'elle.

• Niveau 1 couche physique
• Elle  se  charge  de  l’adaptation  du  signal  au  support  de  transmission,  ce  qui définit es caractéristiques électriques,  logiques et  physiques de la connexion de la station sur le réseau. (Câbles, connecteurs, cartes réseau…)
• Elle gère le type de transmission (synchrone ou asynchrone)
• S'i y a lieu, elle met en Œuvre les mécanismes de modulation et démodulation du signal
• L’unité d’échange est le bit.



• Niveau 2 Couche liaison
• Elle  définit  les  règles  d’émission  et  de  réception  des  données  à  travers la connexion physique de deux systèmes..
• Elle doit transmettre les données sans erreurs et détermine la méthode d’accès au support.
• Elle met en Œuvre la détection et la correction des erreurs
• Elle gère les réémissions s'i y a lieu
• Elle établit et contrôle la liaison au niveau logique
• L’unité d’échange est la trame (frame)

• Niveau 3 Couche réseau
• Elle gère l’acheminement des données en assurant le routage (choix du trajet) des paquets de données.
• Si un nœud est surchargé ou hors-service, les données seront alors routées vers un autre nœud.
• L’unité d’échange est le paquet.
• La  couche  réseau  assure  également  la  traduction  des  adresses  logiques  en adresses physiques.



• Niveau 4 Couche Transport
• Elle  fournit  un  service  de  transport  de  bout  en  bout  transparent  pour l’utilisateur (même à travers plusieurs réseaux).
• Ex : Etablissement, Maintien, Rupture, …
• Elle assure  également  les services qui  n’ont  pas été  pris en  compte  par  les couches inférieures (gestion des erreurs, routage… ).
• Elle permet de multiplexer plusieurs flux sur le même support
• En temps qu'émetteur, elle segmente les messages en paquets numérotés
• En  temps que récepteur,  elle reconstitue les messages en  plaçant  les paquets dans l'ordre

• Niveau 5 Couche session
• C'est la première couche orientée traitement
• Elle  permet  l’ouverture  et  la  fermeture  d’une  session  de  travail  entre  2 systèmes distants et assure la synchronisation du dialogue.
• Elle définit le mode de transmission (Half-duplex, Full-duplex)
• Elle définit la liaison entre deux programmes d'application et gère le dialogue.
• Elle gère la chronologie du dialogue afin de mettre en place des procédures de reprise.

• Niveau 6 Couche présentation
• Elle permet de transcrire les données dans un format compréhensible par les 2 systèmes (formatage des données).
• Elle assure la mise en  forme de l’information  pour  qu’elle soit  accessible à l’utilisateur
• Elle effectue les fonctions de codage, compression, cryptage et décryptage, …

• Niveau 7 Couche application
• Elle fournit des services utilisables sur le réseau par les applications installées.
• Les principaux services sont :
• Transfert de fichiers (FTP)
• Messagerie ou courrier électronique (pop, smtp)
• Lecture de pages Internet (http)
• Accès à distance (Telnet)

14.  Quelle est la norme utilisée par Ethernet ?

• 802.3

15.  Qu'est ce que la méthode CSM A/CD ? Expliquez-en le fonctionnement.

• Carrier Sense Muliple Access with Collision Detection
• C'est un mécanisme de dialogue basé sur la détection de collision.
• La station qui veut émettre « écoute » le support de transmission pour voir s’il est disponible.
• Si le support est libre, elle émet.
• Si le support est occupé, elle attend pendant un temps aléatoire et réécoute.
• Quand le support est libre, elle émet le message.
• Malgré tout,  2  stations peuvent  émettre en  même temps.  Dans ce cas,  il  y  a collision des 2 messages et perte d’information.
• Les 2 stations qui écoutent pour voir le résultat de leur émission, constatent la collision.  Elles cessent  d’émettre,  attendent  chacune un temps aléatoire avant de réécouter et de réémettre.

16.  Quelle est la constitution d'une trame Ethernet ?



• Préambule (7 octets composés d’une suite de 0 et de 1) permettant d'assurer la synchronisation avec les stations réceptrices.

• SFD  (Start  Frame Délimiter) 1  octet  se terminant  par  deux  1  consécutifs et permettant de repérer le début de la trame

• Adresse de destination (6 octets)

• Adresse source (6 octets)

• Type (2 octets) donne l'identifiant du protocole supérieur

• Données (de 46 à 1500 octets)

• Séquence  de  bourrage  éventuelle  pour  respecter  la  taille  minimale  d’une trame

• FCS  (Frame  Check  Sequence) est  le  résultat  d’un  contrôle  de  type  modulo destiné  à  savoir  si  la  trame  est  arrivée  en  bon  état  (CRC  Contrôle  de Redondance Cyclique) (4 octets)

17.  Qu'est ce que Token-Ring ? Donnez les principales caractéristiques.

• Introduit en 1984 par IBM  et normalisé ANSI/IEEE 802.5 en 1985
• 15% du parc des réseaux locaux
• Topologie Anneau (ring)
• Méthode d’accès déterministe par jeton (Token)
• 1 seule station parle à la fois
