Cours Bios Cours Architecture et fonctionnement des ordinatelurs

1   Définition

2   Rôle du Bios

3   Configuration du BIOS

4   Effacement de la mémoire Cmos

5   Mise à jour de Bios

6   D'autres Bios

1 - Définition



Le BIOS abréviation de Basic Input Output System est le programme qui sert d'interface entre la parte matérielle (la carte mère et ses périphériques) et le Système d'Exploit ion.

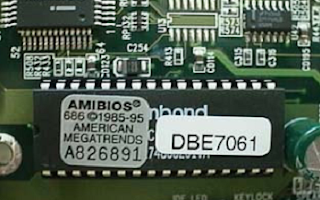

Le Bios est  le premier programme qui  s'exécute sur un  ordinateur.  Il  est  contenu  dans une mémoire morte (Eprom ou Flash-Prom) située sur la carte mère.





Un  autre  élément  important  est  associé  au  BIOS,  il  s'agit  de  la  mémoire  Cmos qui  stocke  tous les paramètres du BIOS. Cette mémoire est sauvegardée à laide d'une pile.

2 - Rôle du Bios

Le BIOS assure différentes fonctions :

• Il s'identifie à l'écran (M arque, version …)

• Il vérifie les données de la mémoire CMOS

• Il effectue un autotest des composants: processeur, mémoire, clavier …

• Il identifie les périphériques connectés

• Il initialise tous les périphériques

• Il gère et signale les erreurs (à l’écran et/ou par des séries de BIP)

• Il affiche les différentes opérations en cours

• Il gère l’accès de l’utilisateur à ses propres paramètres

• Il lance le programme situé sur la première unité bootable²

• Une fois le SE lancé, il assure les fonctions d'interface avec le matériel.

3 - Configuration du BIOS




Pendant l'autotest, l'appui sur une séquence de touche (F2, Suppr, Ctrl S…) permet d'accéder aux paramètres du BIOS. Cet accès peut êtreprotégé par un mot de passe.



Différents écrans classés par fonctions permettent alors d'en modifier les paramètres qui sont stockés dans la mémoire Cmos. Ces écrans différents enfonction de la carte mère, de la marque du BIOS (AWARD, Phoenix, AM I…).

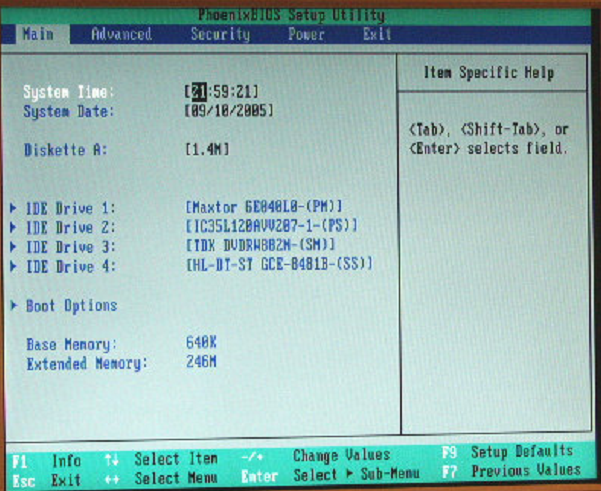

Ecran d'accueil





Options de Boot

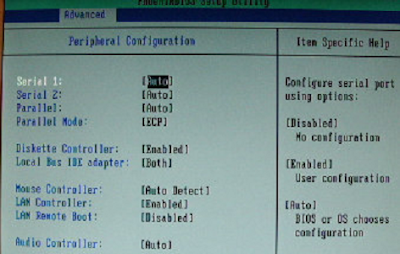

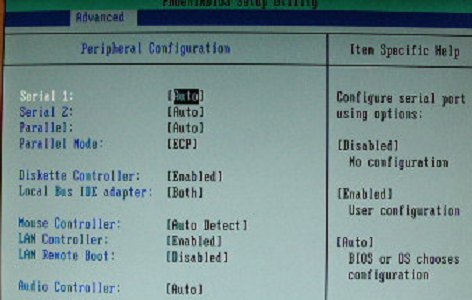

Paramétrage des périphériques



Sécurité (Mot de passes … )







Gestion de l'énergie





Sauvegarde ou restauration





4 - Effacement de la mémoire Cmos




Il  peut  être nécessaire dans certains cas d'effacer la mémoire Cmos (perte de mot  de passe,  mémoire altérée,  changement  de  pie,  changement  de  configuration  désastreux  …).  Dans ce  cas,  lire attentivement  la notice du constructeur.




En général il faut :





• Mettre hors tension

• Déplacer un cavaler sur la carte mère

• mettre sous tension une dizaine de seconde

• remettre hors tension

• remettre le cavaler dans sa position initiale

• remettre sous tension

• rentrer dans la configuration du Bios

• remettre les paramètres en configuration usine

• remettre les paramètres de sécurité ou particulier s'l y a lieu





5 - Mise à jour de Bios




Il  peut  être  nécessaire  dans certains cas  de  mettre  à  jour le  Bios(correction  de bugs,  gestion  de nouveaux  périphériques …) Cette possibilité s'appelle flasher le Bios. Elle n'est possible que sur des Bios contenu dans des boitiers réinscriptibles.



Attention, il s'agit toujours d'une opération délicate qui peut détruire celui-ci.





Les étapes à suivre sont les suivantes :



• Repérer et  noter les informations sur le  Bios (M Arque,  Identifiant…)

• Aller sur le site du constructeur

• télécharger la version actuelle (pour pouvoir revenir en arrière)

• télécharger la nouvelle version

• Suivre la procédure donnée

•  …



6 -  D'autres Bios


Les Bios sont associés à tous microprocesseurs. Ils sont également présent sur la carte graphique, dans le clavier, sur la carte réseau …

Carte graphique Rage ATI M obility 8 M o AGP TV-Out
